Обзор и техническое руководство по сценической лебедке KineticFly M9
Введение

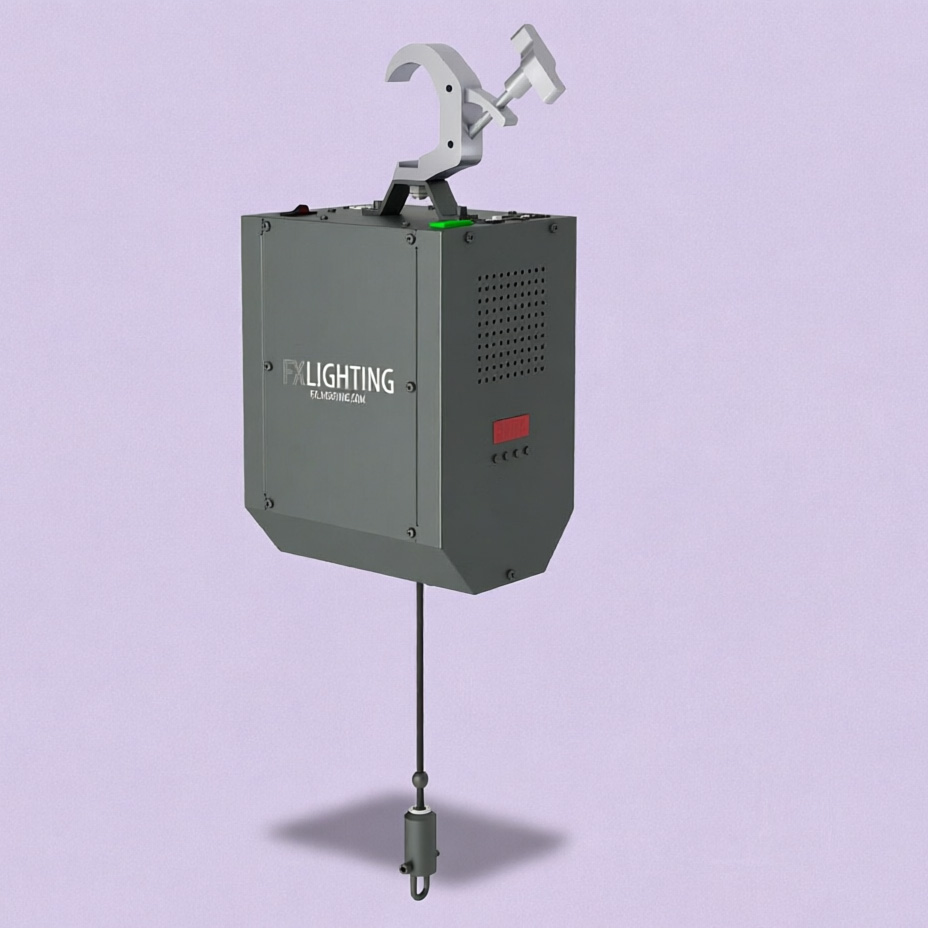

Сценическая лебедка KineticFly M9 представляет собой критически важный элемент современных систем сценического освещения. Данное устройство предназначено для создания динамических световых инсталляций, обеспечивая высокую грузоподъемность, плавность хода, точность позиционирования, а также безопасность и надежность. DMX-лебедки широко применяются в театрах, на концертах, выставках и шоу-программах, позволяя реализовывать уникальные кинетические эффекты.
Лебедка предназначена исключительно для профессионального использования внутри помещений. Использование устройства в бытовых условиях, а также в средах с высокой влажностью, коррозийными или легковоспламеняющимися газами и при температуре окружающей среды выше 50°C категорически запрещено.
Технические характеристики
Устройство обладает следующими ключевыми параметрами, определяющими его эксплуатационные возможности:
| Параметр | Значение |
|---|---|
| Модель | m9 |
| Максимальная нагрузка | 5 кг |
| Высота подъема | 9 м |
| Максимальная скорость | 60 см/с |
| Режим управления | DMX-512, RDM Standard |
| Каналы DMX | 9CH / 12CH / 4CH+ (125CH) |
| Внутренний контроль пикселей | До 75 точек (опционально) |
| Диаметр подъемного троса | 3.6 мм |
| Ошибка синхронизации | Менее 6 мм |
| Рабочее напряжение | AC 90V-240V / 50-60Hz |
| Общая мощность | 200 Вт (без учета мощности прямого выхода) |
| Степень защиты | IP20 |
| Рабочая температура | -10°C … +50°C |
| Системы безопасности | Физическое торможение, электронная защита, защита от ослабления троса, защита по весу |
| Габариты (с креплением) | 242 × 193 × 477 мм |
| Вес устройства | 8.6 кг |
Установка
Правильный монтаж является залогом безопасной и бесперебойной работы лебедки KineticFly M9. Монтаж должен производиться квалифицированным персоналом с соблюдением всех норм безопасности.
- Крепление: Лебедка крепится к ферме (TRUSS) с помощью специального алюминиевого зажима (струбцины) или болтового соединения к квадратным трубам. Выход троса должен быть направлен строго вертикально вниз.
- Несущая способность: Убедитесь, что конструкция фермы способна выдержать вес, как минимум в 10 раз превышающий общий вес всех лебедок и устанавливаемого оборудования.
- Нагрузка: Лебедка оснащена датчиком ослабления троса. Для корректной работы минимальный вес груза на конце троса должен составлять 1 кг. Без нагрузки устройство работать не будет.
- Безопасность: Перед подачей питания проверьте затяжку всех болтов, фиксацию страховочных замков и надежность крепления светового прибора к тросу. Под лебедкой должно быть обеспечено достаточное свободное пространство; запрещается использовать лебедку непосредственно над людьми.
- Питание и коммутация: Подключение осуществляется через разъемы PowerCon True1. Максимальное количество устройств в одной цепи питания для модели T15A составляет 15 штук (при использовании предохранителя F5A/250V). Питание лебедки и питание светового прибора полностью изолированы.
- DMX-коммутация: Используются 3-pin или 5-pin XLR кабели. Рекомендуется подключать не более 15 устройств в одну DMX-цепь. На последнем устройстве в цепи необходимо установить терминатор 120 Ом.
Управление и DMX-каналы
KineticFly M9 поддерживает протокол DMX-512 и имеет три основных режима каналов: H-режим (9 каналов), C-режим (12 каналов) и N-режим (125 каналов) для расширенного пиксельного контроля.
Установка адреса и выбор режима осуществляются через 4-значный цифровой дисплей на корпусе прибора.
Режим H (9 каналов)
| Канал | Функция | Значение DMX | Описание |
|---|---|---|---|
| 1 | Подъем / Опускание | 0 — 255 | 0-100%: Опускание; 255-0: Подъем. |
| 2 | Точная настройка (Fine-tune) | 0 — 255 | 16-битная точная настройка позиции. |
| 3 | Тормоз и скорость | 0 — 255 | 0: Тормоз (по умолчанию); 1-255: Скорость от медленной к быстрой. |
| 4 | Режимы скорости и сброс | 0 — 252 | 0: Тормоз; 1-77: Медленный (25 см/с); 78-153: Средний (40 см/с); 154-231: Быстрый (70 см/с); 232-252: Удержание 8 сек для авто-сброса. |
| 5 | Общий диммер | 0 — 255 | Общая яркость (0-100%). |
| 6 | Красный (R) | 0 — 255 | Яркость красного цвета (0-100%). |
| 7 | Зеленый (G) | 0 — 255 | Яркость зеленого цвета (0-100%). |
| 8 | Синий (B) | 0 — 255 | Яркость синего цвета (0-100%). |
| 9 | Белый (W) | 0 — 255 | Яркость белого цвета (0-100%). |
Режим C (12 каналов)
Включает базовые каналы управления движением и цветом, добавляя встроенные макросы эффектов.
| Канал | Функция | Значение DMX | Описание |
|---|---|---|---|
| 1 — 4 | Движение | 0 — 255 | Аналогично режиму H (Подъем, Fine-tune, Скорость, Режимы/Сброс). 24-битная точная настройка. |
| 5 — 9 | Цвет | 0 — 255 | Аналогично режиму H (Master, R, G, B, W). |
| 10 | Встроенные эффекты | 0 — 126 | Выбор макросов эффектов (управление отдельными диодами, бегущие огни, градиенты и т.д.). |
| 11 | Скорость эффектов | 0 — 255 | Регулировка скорости выбранного на 10-м канале эффекта (от медленной к быстрой). |
| 12 | Строб / Шлейф | 0 — 255 | Эффект шлейфа (работает совместно со значениями 119-126 на 10-м канале). |
Режим N (125 каналов) — Пиксельное управление
Режим предназначен для точечного управления светодиодными приборами (до 30 пикселей RGBW).
| Канал | Функция | Описание |
|---|---|---|
| 1 — 5 | Движение и Мастер-диммер | Аналогично предыдущим режимам. |
| 6 — 9 | LED 1: R, G, B, W | Управление цветом 1-го пикселя. |
| 10 — 13 | LED 2: R, G, B, W | Управление цветом 2-го пикселя. |
| … | … | Повторяется для каждого пикселя. |
| 122 — 125 | LED 30: R, G, B, W | Управление цветом 30-го пикселя. |
Позиционирование (на примере 9 метров)
Первый канал отвечает за высоту подъема. Значение DMX линейно соотносится с расстоянием от исходной позиции:
- DMX 0 = 0 м (0%)
- DMX 51 = 1.8 м (20%)
- DMX 127 = 4.5 м (50%)
- DMX 255 = 9 м (100%)
Адаптация скорости к нагрузке
Важно учитывать зависимость максимально допустимой скорости от веса груза:
- Медленная скорость (25 см/с): Максимальная нагрузка 5 кг.
- Средняя скорость (40 см/с): Максимальная нагрузка 5 кг.
- Высокая скорость (70 см/с): Максимальная нагрузка 3 кг.
